13/10/2017
En el complejo entramado del transporte ferroviario, la electrificación es un componente esencial que impulsa la eficiencia y la sostenibilidad. Entre los diversos métodos de electrificación, el tercer riel se alza como una alternativa robusta y eficaz, especialmente en entornos urbanos y suburbanos. Este artículo se adentra en el maravilloso entorno del tercer riel, investigando su funcionamiento, sus ventajas, sus desventajas y su comparación con otros sistemas de electrificación.

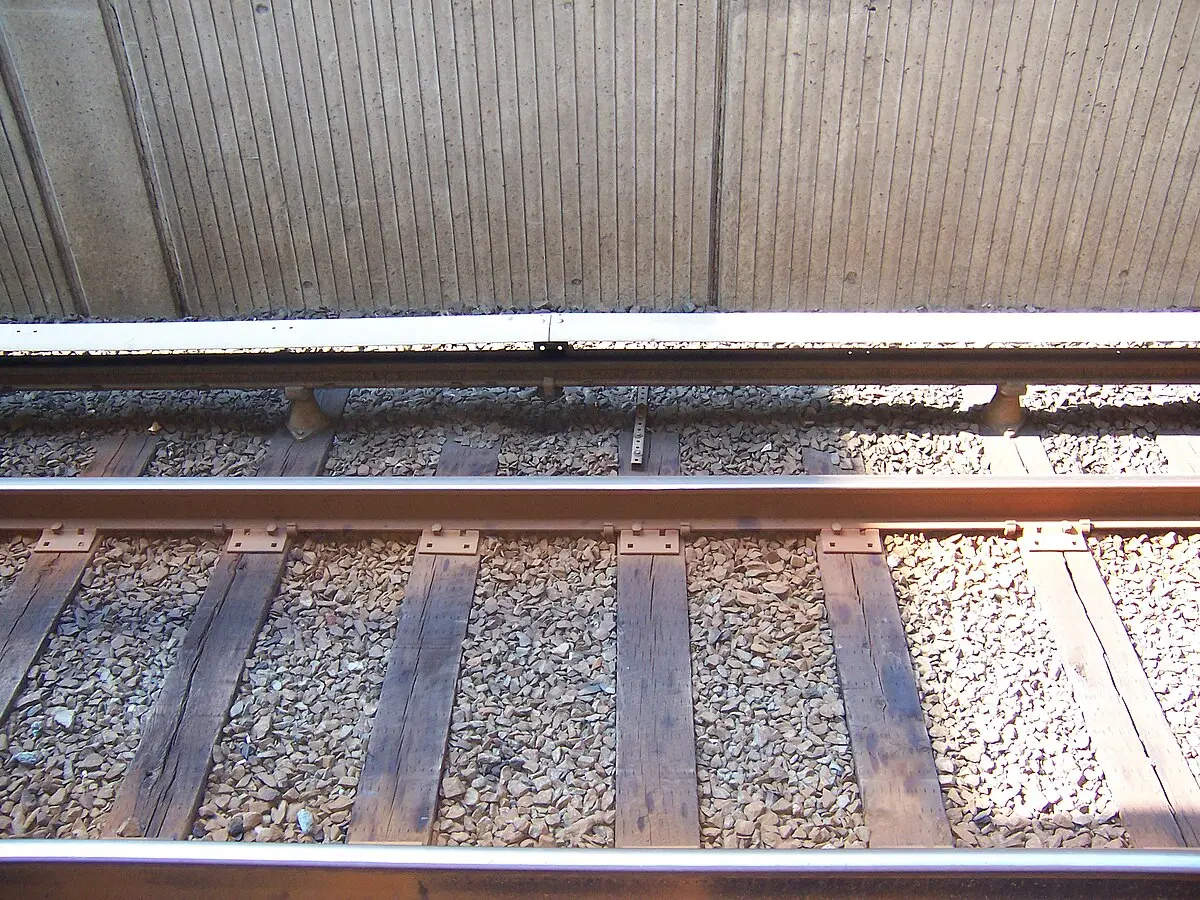

¿Qué es el Tercer Riel?
El tercer riel es un sistema de electrificación ferroviaria que utiliza un riel conductor adicional, situado junto a los rieles de rodadura, para suministrar energía eléctrica a los trenes. A diferencia de la catenaria, que suspende los cables de alimentación sobre las vías, el tercer riel se encuentra a nivel del suelo, lo que lo hace ideal para túneles y espacios con gálibo reducido.
Cómo Funciona el Tercer Riel
El tercer riel, generalmente hecho de acero de alta conductividad, se coloca paralelo a los rieles de rodadura sobre aisladores que lo separan del suelo. Un frotador o zapata, ubicado en la parte inferior del tren, hace contacto con el tercer riel, permitiendo el flujo de corriente eléctrica hacia los motores del tren. El circuito se completa a través de las ruedas del tren y los rieles de rodadura, que actúan como conductores de retorno.
Ventajas del Tercer Riel
- Simplicidad: El tercer riel es un sistema relativamente simple de instalar y mantener, lo que reduce los costos de infraestructura y operación.
- Robustez: El tercer riel es menos susceptible a las inclemencias del tiempo, como el viento y la nieve, que la catenaria.
- Eficiencia Energética: El tercer riel ofrece una alta eficiencia energética, minimizando las pérdidas de energía durante la transmisión.
- Gálibo Reducido: El tercer riel requiere un gálibo menor que la catenaria, lo que lo hace adecuado para túneles y espacios urbanos congestionados.
Desventajas del Tercer Riel
- Riesgo de Electrocución: El tercer riel presenta un riesgo de electrocución para las personas y los animales que puedan entrar en contacto con él.
- Obstrucción Visual: El tercer riel puede ser una obstrucción visual en las estaciones y a lo largo de las vías.
- Limitaciones de Tensión: El tercer riel generalmente opera a tensiones más bajas que la catenaria, lo que puede limitar la potencia de los trenes.
- Interrupciones en Pasos a Nivel: El tercer riel debe interrumpirse en los pasos a nivel, lo que puede requerir soluciones complejas para mantener la continuidad eléctrica.
Comparación con la Catenaria
| Característica | Tercer Riel | Catenaria |
|---|---|---|
| Costo de Instalación | Menor | Mayor |
| Mantenimiento | Más Simple | Más Complejo |
| Resistencia al Clima | Mayor | Menor |
| Gálibo | Menor | Mayor |
| Tensión de Operación | Menor | Mayor |
| Riesgo de Electrocución | Mayor | Menor |
Aplicaciones del Tercer Riel
El tercer riel se utiliza ampliamente en sistemas de metro, trenes de cercanías y algunas líneas ferroviarias de alta velocidad. Su capacidad para operar en espacios reducidos y su robustez lo convierten en una opción ideal para entornos urbanos y suburbanos.
El Futuro del Tercer Riel
A pesar de los desafíos que enfrenta, el tercer riel sigue siendo una tecnología relevante en la electrificación ferroviaria. La investigación y el desarrollo continuos se centran en mejorar la seguridad, la eficiencia y la sostenibilidad del tercer riel, asegurando su lugar en el futuro del transporte ferroviario.
El tercer riel es una solución de electrificación ferroviaria probada y eficaz que ofrece una serie de ventajas en entornos específicos. Su simplicidad, robustez y eficiencia energética lo convierten en una opción atractiva para sistemas de metro, trenes de cercanías y algunas líneas ferroviarias de alta velocidad. Si bien existen desafíos, como el riesgo de electrocución y las limitaciones de tensión, la investigación y el desarrollo continuos buscan superar estos obstáculos y asegurar el futuro del tercer riel en el panorama del transporte ferroviario.
